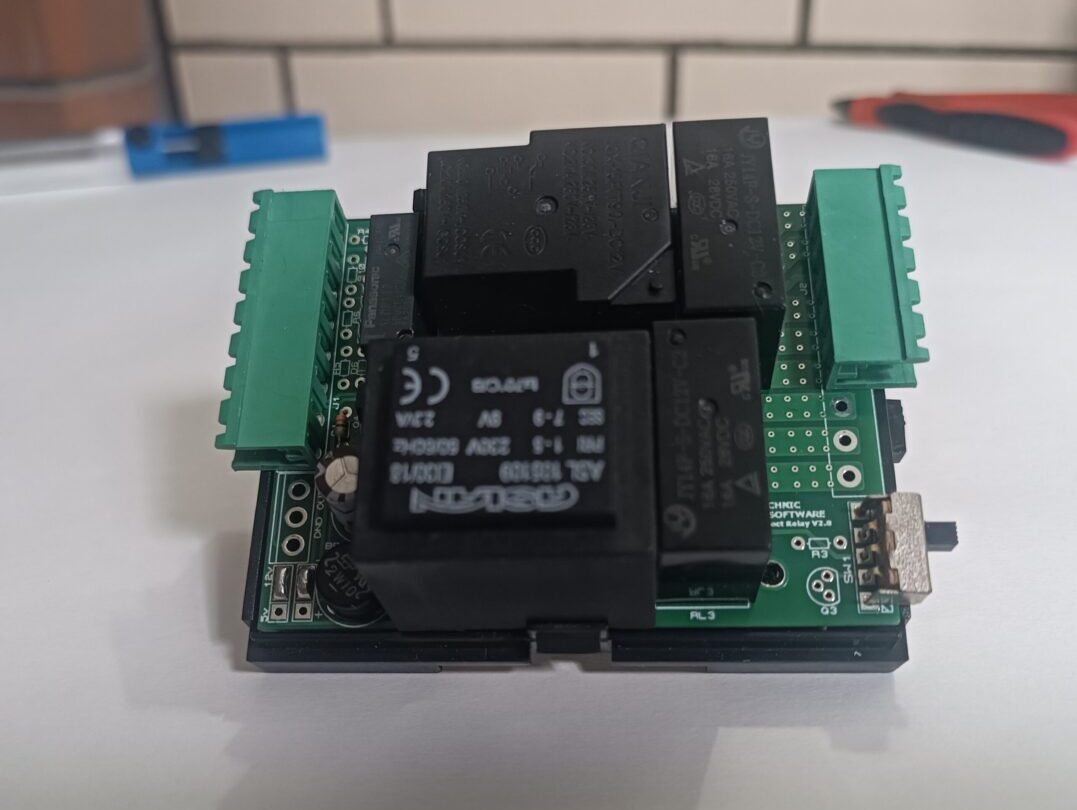

Otel Tipi Ek Impulse Rölesi 4*16A röleli aydınlatmalı kontrol eden elektronik devredir. Mevcut odalarınızda energysaver röleniz varsa yanına ilave edebilirsiniz. Opsiyonel 1 Master buton 4 impulse, toplam 5 impulse buton özelliği vardır. Sinyal girişi sayesinde mevcut röle aktif olduğu zaman devreye girer. Oda rölesi enerjiyi kestiğinde impuls röleleride otomatik olarak aydınlatmaları keser.
Gereken Eklentiler :
#Otel Enerji Rölesi
Tedarikçi firmalar, Taşeron firmalar veya toptan satış yapan firmalar için üretilmektedir. Özel üretim talepleriniz için bizimle iletişim kurabilirsiniz.
Çok adetli imalat fiyatları hakkında bilgi almak için aşağıdaki Adet miktarı ve Teklif Al butonunu kullanarak fiyat bilgisi alabilirsiniz
 |
|
Teknik Özellikler |
|
|---|---|
| Besleme Voltajı | 220v – 230v Ac Besleme Gerilimi |
| Impulse Rölesi | 4*16A NO Kuru Kontak |
| Buton Girişleri | 1* Master / 4* Impuls Buton |
| Sinyal Girişi | +5v / +12v / 220vAc Tetikleme Girişi |
| Soket Tipi | 5.08mm / 3.81mm Geçmeli Soket |
| Kutu Tipi | 69x86x59 mm Pano Ray Tipi |
Ek Impulse Rölesi 4*16A röleli aydınlatmaları kontrol eden elektronik devredir. Mevcut odalarınızda energysaver röleniz varsa yanına ilave edebilirsiniz. Opsiyonel 1 Master buton 4 impulse toplam 5 impulse buton özelliği vardır. Sinyal girişi sayesinde mevcut röle aktif olduğu zaman devreye girer. Oda rölesi enerjiyi kestiğinde impuls röleleride otomatik olarak aydınlatmaları keser.
220V Besleme gerilimi ile çalışır. Üzerinde 4*16A impuls rölesi mevcuttur. Ayrıca bağımsız Faz bağlantısı için röle çıkışları NO şeklinde kuru kontaklıdır.
Tetikleme olayı +5v / +12v çıkma gerilimi ile sağlanır. +5 veya +12v çıkış veren energysaver, röle, varlık modülü veya kontaktör gibi cihazlardan bağlantı alına bilir. Veya direk 220v Çıkış hattından tetikleme alına bilir. Bağlayabileceğiniz herhangi bir cihaz yoksa, tetikleme kendi üzerinde + ucuna şöntlene bilir. Yada 220v tetikleme girişine faz verile bilir. Bu durumda Ek Impulse Rölesinin faz girişi oda besleme linyesinden alınmalıdır. Yani röle veya kontaktörün odaya enerji verdiği linyeden alınır. Böylece mevcut cihaz odaya enerji verdiğinde Ek Impulse Rölesinede faz gelmiş olur.
RT104C Kutusu Ray Panel özelliğine olup Raylı sigorta panosuna kolayca uygulana bilir.
Giriş çıkış bağlantıları 2.5mm kesitli geçmeli soket sistemindedir.
Genel Çalışma Prensibi
Ek Impulse Rölesi herhangi bir cihazdan tetikleme sinyali aldığında devreye girmektedir. Bu şartlar sağlandığında odada enerji varken Ek Impulse Rölesi çalışacaktır.
Master (1. impulse) butonuna basıldığında bir kez basıldığında kendine ait röle devreye girer. Böylece üzerinde bağlı olan aydınlatmayı yakar. Yine aynı butona ikinci kez basıldığında devrede olan röleyi kapatır. Diğer impulse butonlarıda aynı şekilde çalışmaktadır. Örneğin üçüncü impuls butonuna basıldığında 3. röle çalışır. Tekrar basıldığında kendi kapatır. Herhangi bir aktif olan impuls rölesi varsa master butona basıldığında hepsini kapatır.
Master Buton Seçimi
Master butonun hangisi olacağı sadece bir USB/RS232 converter aracılığı ile seçile bilmektedir. Bu donanıma sahipseniz cihazı bilgisayara bağlayarak Terminal programı ile değiştire bilirsiniz. Master butona ilk basıldığında çalışacak olan röleler birden fazla olarak atana bilir. Örneğin 1-3 ve 4 ü master butona atadığınızda butona basıldığında bu üç röle aktif olur.
