Otel ev veya ofislerlerde enerji tasarrufu için kullanılır.
Mevcut Energysaver Rölesi Olan yerlerde uygulanır. Ofis veya odalarda varlık algılaması yapar. İçeride varlık tesbit edildiğinde odanın enerjisi sabit kalır. Kapı swici ile haberleşmeli çalışır. Pır sensörler sayesinde hareket analizi yapar.
Elektrik panosunda herhangi bir ilave modül gerektirmez.
Gereken Eklentiler :
#Energysaver Rölesi
#Manyetik Kapı Swici
Tedarikçi firmalar, Taşeron firmalar veya toptan satış yapan firmalar için üretilmektedir. Özel üretim talepleriniz için bizimle iletişim kurabilirsiniz.
Çok adetli imalat fiyatları hakkında bilgi almak için aşağıdaki Adet miktarı ve Teklif Al butonunu kullanarak fiyat bilgisi alabilirsiniz
 |
|
Teknik Özellikler |
|
|---|---|
| Besleme Voltajı | 5-12v Dc Besleme Gerilimi |
| Kapı Swici | 1* Kapı Swici Desteği |
| Sinyal Çıkışı | (+) veya (-) Tetikleme Seçimi |
| Soket Tipi | 3.81mm Geçmeli Soket |
| Harici Sensör | Harici Sensör Tetikleme Girişi |

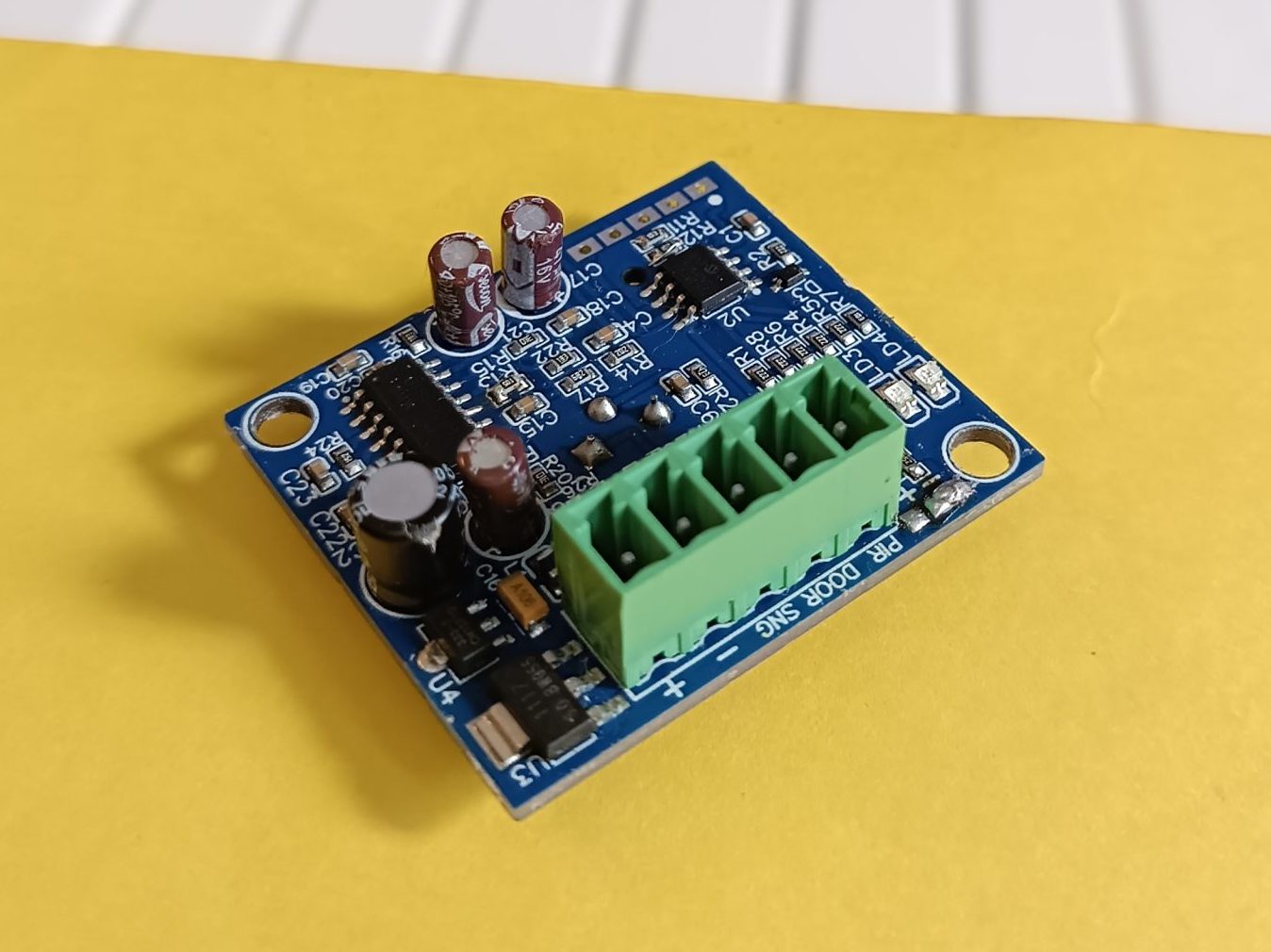

Dahili Sensörlü Varlık Modülü Kullanılan alanda varlık taraması yapan bir elektronik karttır. Ayrıca bu modüller otel odaları için tercih edilirler. TNS Dahili Varlik Sensörü v1.2.A Varlık sensörü mevcut energysaver rölesi olan yerler için tercih edile bilir. Ayrıca bu Varlık sensörü herhangi bir varlık modülüne gerek duymadan çalışmaktadır. Mevcut otel rölesinin artı eksi ve sinyal uçlarına bağlanır. 5 – 12 volt arası besleme geriliminde sorunsuz olarak çalışmaktadır.
Üzerinde Kapı swici için giriş pini bulunmaktadır. Bu giriş, Oda kapısı ile entegre olmasını sağlar ve gerekli bir bağlantıdır. Yine üzerinde bir adet harici sensör girişi vardır. Mevcut rölenizin akım gücüne göre birden fazla harici pır bağlana bilir. Şöyleki; dahili sensörlü varlık modülünü odanın salonuna bağladınız. Yatak odası ve banyo gibi yerlerdede pır olması gereken durumlarda harici pır sensörleri bu cihaza kolayca aktarırsınız. Bağlanan harici pır sensörler hareket algıladığında ana modül kendisi hareket algılamış gibi işlemini yerine getir.
Giriş çıkış bağlantıları max 1.5mm kesitli geçmeli soket sistemindedir.
Genel Çalışma Prensibi
Dahili Sensörlü Varlık Modülü tüm bağlantıları yapıldığında yazılımındaki tarama prensiplerine göre çalışır. Oda kapısı açıldığında sinyal ucu doğrudan tetiklenmektedir. Çıkış sinyali artı seçilmişse +5v değerine, eksi seçilmişse -5v (gnd) pozisyonuna düşer. Böylece sinyal ucuna bağlı olan röle tetiklenerek enerjilenecektir. Daha sonrasında modül tarama moduna geçer. Tarama süresi standart olarak 5 dakika olarak ayarlanır. Bu süre imalat talepleriniz sırasında sizin belirlediğiniz süre uygulanarak imal edile bilir.
Modül tarama modunda iken tarama süresi boyunca bir hareket algılamaz ise çıkış ucunu değiştirir. Modüle bağlı olan röle enerjisini keser. Böylece modül devreye girdikten sonra hareket algılamamış ve oda enerjisini kesmiş olur.
Modül tarama modunda iken tarama süresi içerinsinde bir hareket algılarsa kendini kilitleme moduna girer. Taki oda kapısı (Swic ucu) tekrar açılıp kapanana kadar enerjiyi kesmeyecek pozisyona geçer. Bu pozisyonda iken oda içerisinde hiçbir hareket olmasa dahi, oda enerjisi kesilmeyecektir. Bu durum otel ekibi olarak-İçeride misafir varken hareketsiz kalırsa elektrik kesilirmi? soruna cevap ola bilir. Sensör içeride birkez algılama yaptığında oda kapısı açılıp kapanana kadar herhangi bir enerji kesimi olmaz.
Enerji kesik modda iken modül bir hareket algıladığında yine direk olarak röleyi enerjilendirecektir. Ayrıca elektrik kesintilerine karşı yazılımında son durum hatırlama özelliği vardır. Yani elektrik kesildiğinde cihaz hangi modda ise elektrik geldiğinde yine aynı modda çalışma devam eder.
Harici Sensör Kullanımı
Birden fazla sensör gerektiren alanlar için Dahili Sensörlü Varlık Modülü üzerinde harici PIR girişi bulunmaktadır. Bu giriş ucu +5v ile tetiklenmektedir. Örneğin banyoda bağlı olan ikinci bir Pır sensörünün sinyal ucu buraya bağlanmaktadır. Ayrıca ikinci pır algılama yaptığında +5v çıkış vermelidir. 2. pır algılama yapıp ana modüle bu sinyali gönderdiğinde Dahili Sensörlü Varlık Modülü kendisi algılama yapmış gibi davranacaktır. Kısacası Mevcut otel rölesinin akım gücüne bağlı olarak birden fazla sensör paralel bağlantı ile Dahili Sensörlü Varlık Modülüne eklene bilir.
Kapı Swici Kullanımı
Dahili Sensörlü Varlık Modülü üzerindeki kapı swici girişi, modülün çalışması için gereklidir. Ve bu bir manyetik swic olarak seçile bilir. Manyetik swicin bir ucu Rölenin eksi(gnd) soketinde, diğer ucu Dahili Sensörlü Varlık Modülünün Door ucunda olmalıdır.
