Misafir odalarında Energysaver olan odalarda kullanılır.
Misafir Energysaver yuvasına kart taktığında odaya enerji vermeye yarar. Kart yuvasından Oda kartı çıkarıldığında röle energysavere bağlı olarak oda enerjisini kapatır. 2 adet Klima rölesi ve Balkon swici desteği ile harici olarak klima kontrolünü sağlar. Balkon kapısı açıldıktan 15sn sonra klimaları durdurur.
Energysaver ile beraber çalışma özelliği mevcuttur. + veya – sinyal tetiklemeleri Energysaverlere uyum sağlar.
Gereken Eklentiler :
#Manyetik Balkon Kapı Swici
Tedarikçi firmalar, Taşeron firmalar veya toptan satış yapan firmalar için üretilmektedir. Özel üretim talepleriniz için bizimle iletişim kurabilirsiniz.
Çok adetli imalat fiyatları hakkında bilgi almak için aşağıdaki Adet miktarı ve Teklif Al butonunu kullanarak fiyat bilgisi alabilirsiniz
 |
|
Teknik Özellikler |
|
|---|---|
| Besleme Voltajı | 220v – 230v Ac Besleme Gerilimi |
| Ana Yük Rölesi | 1 x 30A Röle Çıkış Rölesi |
| Klima Rölesi | 2*16A NO/NC Kuru Kontak |
| Check-in Rölesi | 1*5A NO/NC Kuru Kontak |
| Balkon Swici | 2* Balkon Kapısı Swici |
| Direk Çıkış | Acil Durum Direkleme Swici |
| Soket Tipi | 5.08mm Geçmeli Soket |
| Kutu Tipi | 69x86x59 mm Pano Ray Tipi |
| Klima Kapatma Süresi | 2 * 15 Saniye |

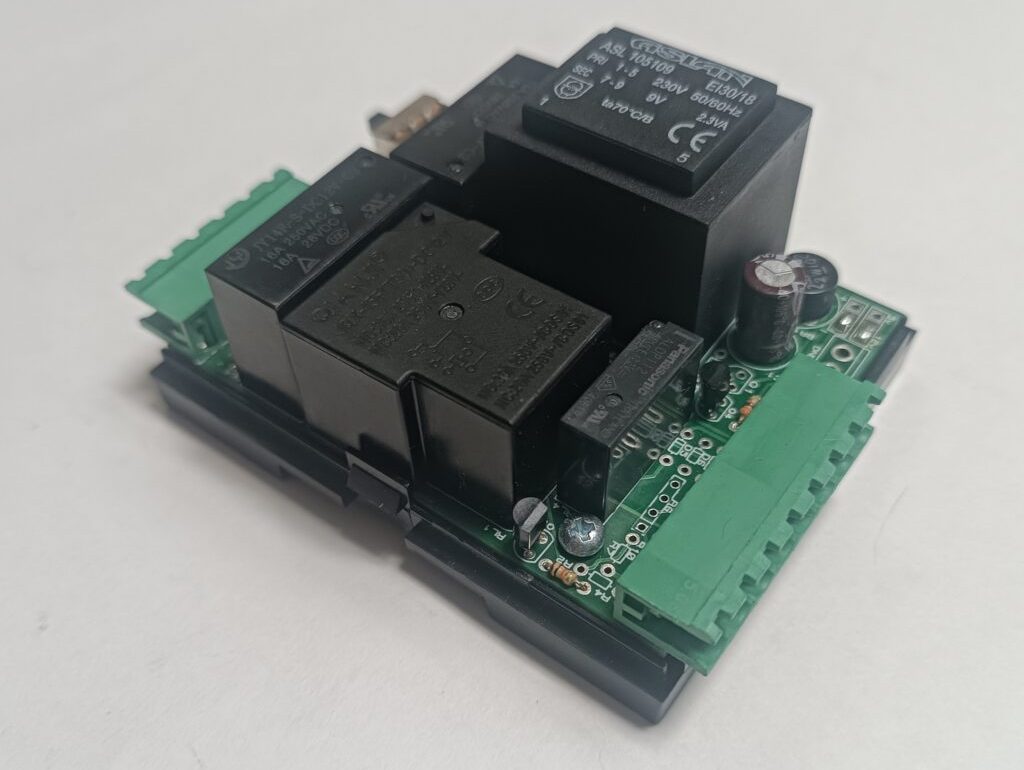

Gecikmeli Çift Klimali Röle balkon kapısı açıldıktan 15sn sonra klimaları durduran röledir. Otel odaları için enerji koruma ve enerji kontrol hizmeti sağlar. Üzerinde VRF veya Split klima için uygun 16A Kuru kontaklı röle barındırır. İster zayıf akım için isterseniz 220volt için kullana bilirsiniz.
220V Besleme gerilimi ile çalışır. Üzerinde 1*30A ana besleme rölesi 1 adet 16A Kliması rölesi mevcuttur. Ayrıca bağımsız Faz seçimi için Klima çıkışları NO-C-NC şeklinde kuru kontaklıdır. Balkon swiçleri ile çalışma özelliği vardır. Balkon swici olmaması durumunda röle üzerinden soketler şöntlenmelidir.
Energysawer tetikleme sinyali Energysaverların artı(+) veya eksi(-) çıkış özelliklerine ayrıca 5v 12v olamalarına uyum sağlar. Herhangi bir RF,Mifare,Optik veya Swiçli energysaver ile çalışa bilir.
Check-in destekli Dnd Paneliniz varsa 5A kuru kontak bağlantısı ile dış numaratörde renk değişimi sağlaya bilmektedir.
Üzerindeki Baypass swici sayesinde olası durumda energysaver göz ardı edilerek odaya direk enerji verdirile bilir.
RT104C Kutusu Ray Panel özelliğine olup Raylı sigorta panosuna kolayca uygulana bilir.
Giriş çıkış bağlantıları 2.5mm kesitli geçmeli soket sistemindedir.
Genel Çalışma Prensibi
Gecikmeli Çift Klimali Röle nin çalışması Energysaverden gelecek sinyale bağlıdır. Kurulumu tammalanmış olan bir rölenin çalışması için sinyal ucunun tetiklemesi gerekmektedir. Negatif (-) düşümlü röleye sahipseniz rölenin enerji vermesi için sinyal ucunun (-) gnd yee düşmesi gerekir. pozitif(+) düşümlü röleye sahipseniz tetikleme ucunun (+) artı ya çıkması gerekir. Yani energysaverden + voltal gelmesi ile gerçekleşir.
Bu sinyal geldiğinde 30A besleme rölesi devreye girerek çıkışına enerji verir. Aynı zamanda balkon swici faal durumda yada şöntlü ise klima rölesi de devreye girer. Klima rölesi com ve no kontağını birleştirir. Balkon kapısında bulunan swiç pasif durumda ise klima rölesini çalıştırmaz. Üzerinde bağlı olan VRF veya split klimanın çalışmasını durdurur. Bu durdurma işlemi Balkon kapısı açıldıktan 15 saniye sonra gerçekleşir. Böylece gereksiz kapı aç kapa yapınıdan klimaların dur/kalk sayısını azaltır.
Direkleme Swici Kullanımı
Herhangi bir istenmeyen durumda bu swiç besleme ve klima rölelerinin devreye girmesini sağlar. Örneğin bu swic, energysaver bozulduğunda kullanıla bilir. Veya röle ile energysaver arasındaki kabloda sorun olduğunda kullanıla bilir. Energysaver söküldüğünde misafirin sıkıntı yaşamaması için tedarik edilene kadar bu swiç ile odaya enerji verile bilir.
Balkon Swici Kullanımı
Klima rölelerinin oda enerjisinden bağımsız olarak çalışmasını/durmasını sağlamak için kullanılmaktadır. Balkon kapısı veya oda pencerelerine takılacak olan manyetik swiçlerdir. Odada enerji varken, yani sinyal ucu tetiklenmiş ve besleme röle faal durumda iken devreye girerler. Besleme rölesi odaya enerji verirken bu swic anahtarlama yapıyorsa klima rölesi On konumundadır. Ve üzerindeki yükün (klima-vrf v.b) çalışmasını sağlar. Swiç, anahtarlama durumundan çıktıktan 15sn sonra klima rölesi Off konumuna çekilecektir. Böylece üzrinde bağlı yükün durması sağlanır.
