Otel ev veya ofislerlerde enerji tasarrufu için kullanılır.
Ofis veya odalarda varlık algılaması yapar. İçeride varlık tesbit edildiğinde odanın enerjisi sabit kalır. Kapı swici ile haberleşmeli çalışır. Pır sensörler sayesinde hareket analizi yapar.
Kendi üzerindeki 30A röle yükü kadar odanın enerjisini kontrol eder.
Gereken Eklentiler :
#Hareket sensörü
#Manyetik Kapı Swici
Tedarikçi firmalar, Taşeron firmalar veya toptan satış yapan firmalar için üretilmektedir. Özel üretim talepleriniz için bizimle iletişim kurabilirsiniz.
Çok adetli imalat fiyatları hakkında bilgi almak için aşağıdaki Adet miktarı ve Teklif Al butonunu kullanarak fiyat bilgisi alabilirsiniz
Teknik Özellikler |
|
|---|---|
| Besleme Voltajı | 220v – 230v Ac Besleme Gerilimi |
| Ana Yük Rölesi | 1 x 30A Çıkış Rölesi |
| Klima Rölesi | 2*16A No/Nc Kuru Kontak |
| Check-in Rölesi | 1*5A No Kuru Kontak |
| Spot Rölesi | 1*5A No Kuru Kontak |
| PIR Desteği | 1* PIR Girişi / Paralel max 5 PIR |
| Kapı Swici | 1* Giriş Kapısı Swici Girişi |
| Balkon Swici | 1* Balkon Kapısı Swici |
| Direk Çıkış | Acil Durum Direkleme Swici |
| Soket Tipi | 5.08mm Geçmeli Soket |
| Kutu Tipi | 69x86x59 mm Pano Ray Tipi |
 |
|

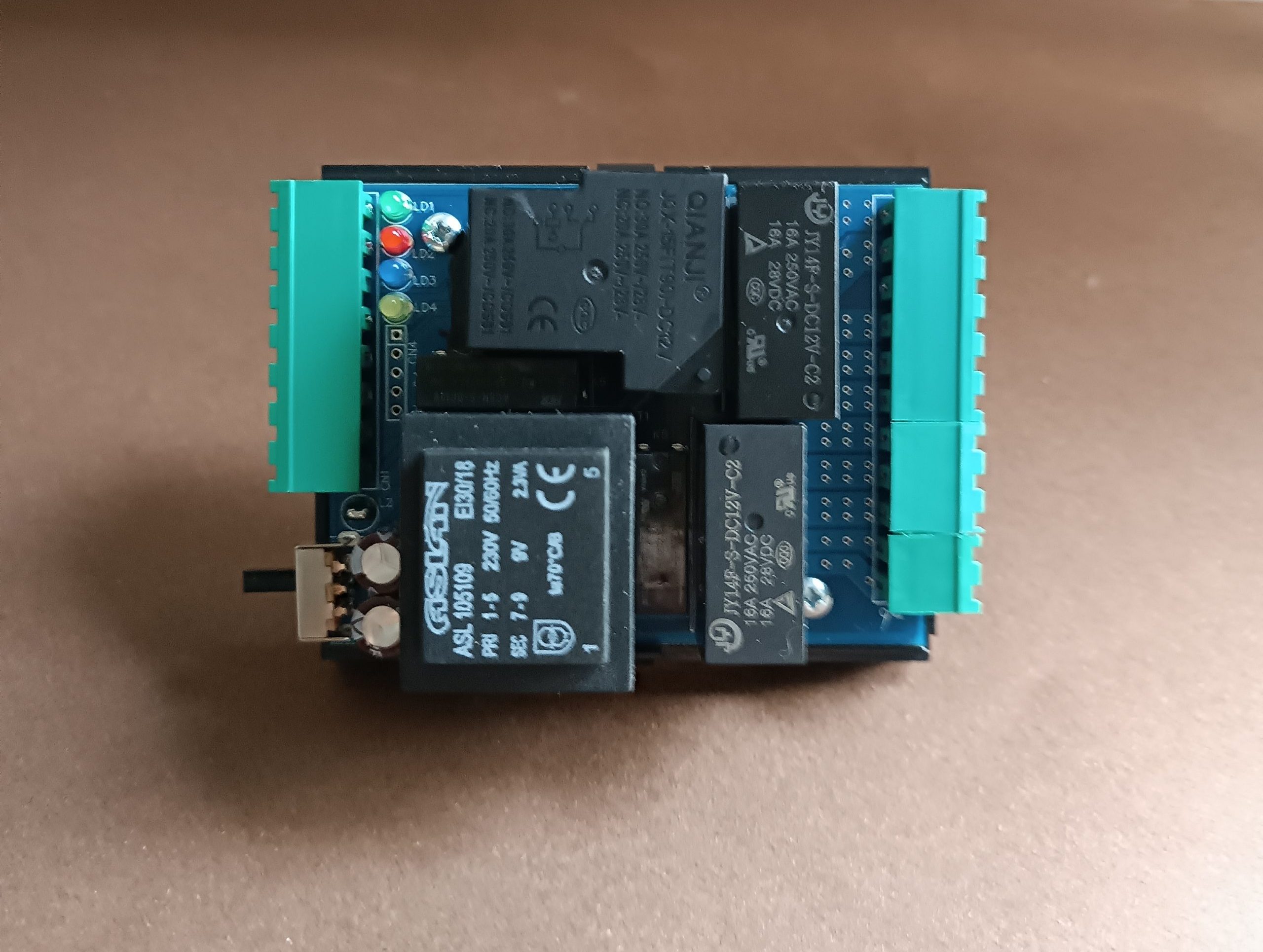

Çift Klimalı Varlık Modülü başka herhangi bir röleye ihtiyaç duymadan çalışır. Kendi üzerindeki röleler ile oda veya ofis içindeki yükü kontrol eder.
220V Besleme gerilimi ile çalışır. Üzerinde 1*30A ana besleme rölesi 2 adet 16A Kliması rölesi mevcuttur. Bağımsız Faz seçimi için Klima çıkışları NO-C-NC şeklinde kuru kontaklıdır.
5 adet PIR sensörü destekler. PIR sensörler birbirine paralel olarak atlamalı şekilde bağlanabilirler.
Check-in destekli Dnd Paneliniz varsa Check-in bağlantısı ile dış numaratörde renk değişimi sağlaya bilmektedir.
Üzerindeki Baypass swici sayesinde PIR sensör olmasa bile enerji direklene bilir. Veya kablolamada bir sorun varsa göz ardı edilerek odaya direk enerji verdirile bilir.
RT104C Kutusu Ray Panel özelliğinde olup Raylı sigorta panosuna kolayca uygulana bilir
Giriş çıkış bağlantıları 2.5mm kesitli soketli sistemdir.
Genel Çalışma Prensibi
Oda giriş kapısı swici sayesinde oda kapısı açıldığında oda enerjisini açar. Klima rölelerini aktif eder ve tarama yapmaya hazırlanır. Tarama yapılmadan önce odanın stabilize olması için standartında 4 saniye sensör ön yüklemesi yapar. Sonrasında Standart olarak 5 dakikalık tarama başlatır. Bu süre zarfında odada hareket algılandığında enerjiyi bir sonraki kapı değişimine kadar sabitler. Yine bu süre zarfı içerisinde herhangi bir hareket algılanmaz ise belirlenen süre sonunda (cihaz standartı 5dk) oda enerjisini ve klima enerjisini kapatır. İlk kapı açılımında algılama olmaz ise bir sonraki kapı açılana kadar tarama yapmayı bırakır. İlk kapı değişiminden sonra hareket algılarsa bir sonraki enerji kesiminde tarama devam eder ve hareket algılandığında enerjiyi kapı değişimine bakmaksızın otomatik olarak açar.
İçerisindeki yazılım sayesinde elektrik gidip geldiğinde son konumu hatırlar ve, elektrik gitmeden önce açıksa açık, kapalıysa kapalı şekilde optimizasyon sağlar.
Balkon Swici Kullanımı
Balkon kapı swici desteklemekte ve balkon kapısı açıldığıda klima durdurma özelliğine sahiptir. Oda enerjisi aktif durumda olsa bile, balkon kapısı açıldığında klima rölesi kapanarak klimayı durduracaktır.
Kapı Spotu Kullanımı
Çift Klimalı Varlık Modülü Üzerindeki 1*5A röle sayesinde oda girişi karşılama spotu bağlana bilir. Oda kapısı açıldığında karşılama spotu yanar. Kapatıldığında ise bu spot söner.
