Otel ev veya ofislerlerde enerji tasarrufu için kullanılır.
Ofis veya odalarda varlık algılaması yapar. İçeride varlık tesbit edildiğinde odanın enerjisi sabit kalır. Kapı swici ile haberleşmeli çalışır. Pır sensörler sayesinde hareket analizi yapar.
Kendi üzerindeki 30A röle yükü kadar odanın enerjisini kontrol eder. 2*16A röle ile klima (vrf veya split) kontrolü yapar.
1*10A karşılama spot rölesi 1*10A banyo fan rölesi ve 1*5A renk değişim rölesi vardır.
Gereken Eklentiler :
#Hareket sensörü
#Manyetik Kapı Swici
Tedarikçi firmalar, Taşeron firmalar veya toptan satış yapan firmalar için üretilmektedir. Özel üretim talepleriniz için bizimle iletişim kurabilirsiniz.
Çok adetli imalat fiyatları hakkında bilgi almak için aşağıdaki Adet miktarı ve Teklif Al butonunu kullanarak fiyat bilgisi alabilirsiniz
 |
|
Teknik Özellikler |
|
|---|---|
| Besleme Voltajı | 220v – 230v Ac Besleme Gerilimi |
| Ana Yük Rölesi | 1 x 30A Röle Çıkış Rölesi |
| Klima Rölesi | 2*16A No/Nc Kuru Kontak |
| Check-in Rölesi | 1*5A No Kuru Kontak |
| Spot Rölesi | 1*10A Giriş Spot Rölesi Faz Çıkışlı |
| Opsiyonel Röle | 1*10A Banyo Fan Rölesi Faz Çıkışlı |
| PIR Desteği | 1* PIR Girişi / Paralel max 5 PIR |
| Kapı Swici | 1* Giriş Kapısı Swici Girişi |
| Balkon Swici | 1* Balkon Kapısı Swici |
| Direk Çıkış | Acil Durum Direkleme Swici |
| Soket Tipi | 5.08mm Geçmeli Soket |
| Kutu Tipi | 105x86x58 mm Pano Ray Tipi |

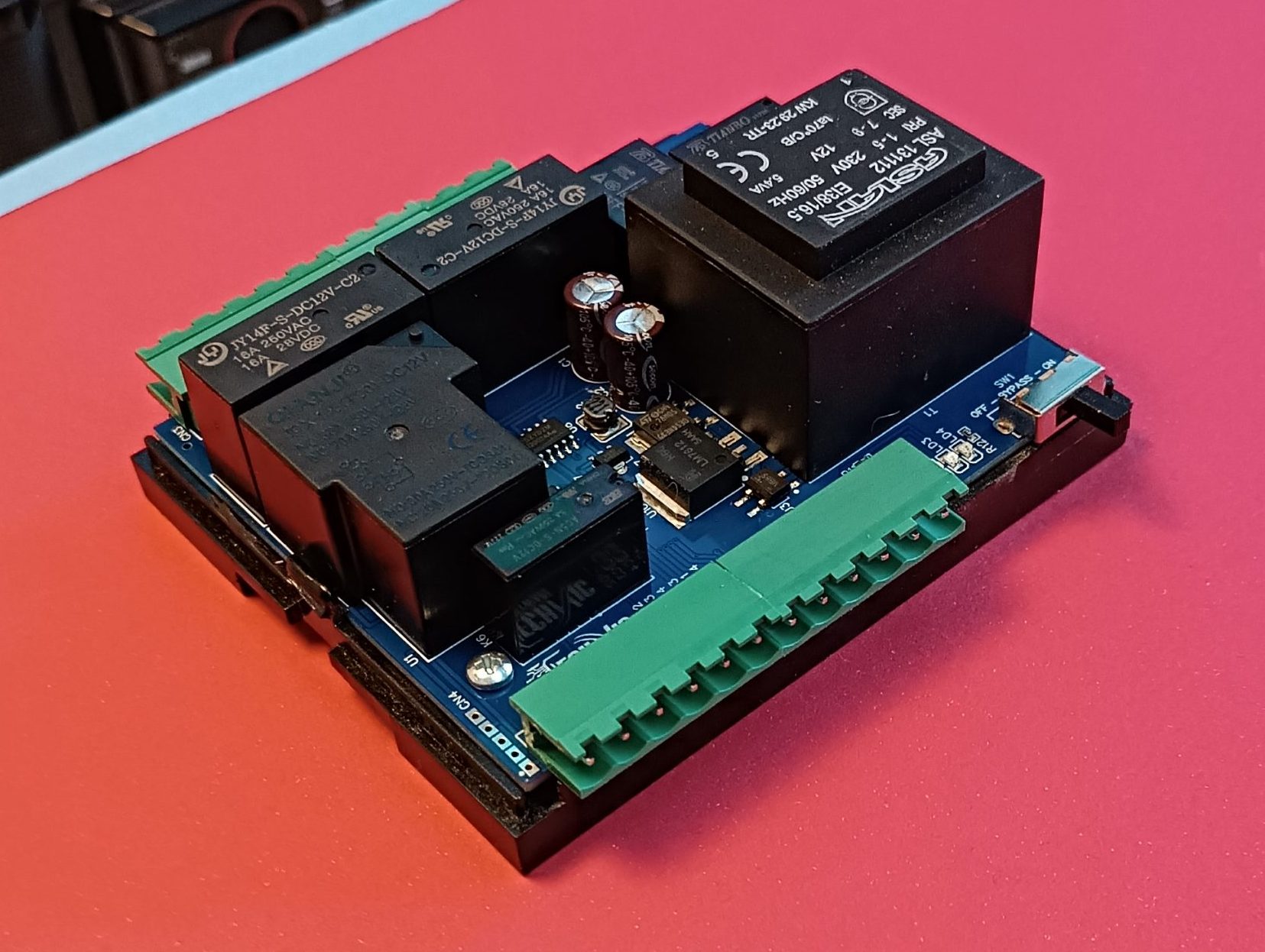

Medium Çift Klimalı VarlıkModülü çoklu donanım özelliklerine sahiptir. Banyo fan rölesi, karşılama spotu rölesi gibi geliştirilebilir özellikler mevcuttur. Bu özellikleri ürün siparişi verirken opsiyonel ürünler kategorisinden seçebilirsiniz.
220V Besleme gerilimi ile çalışır. Üzerinde 1*30A ana besleme rölesi 2 adet 16A Kliması rölesi mevcuttur. Bağımsız Faz seçimi için Klima çıkışları NO-C-NC şeklinde kuru kontaklıdır. Giriş karşılama spotu için 1*10A röle ve 1*10A banyo fan rölesi bulunur. Bu röleler opsiyonel seçile bilir. Banyo fan rölesi ister banyo fanına ister başka bir cihaza yönlendirile bilir.
5 adet PIR sensörü destekler. PIR sensörler birbirine paralel olarak atlamalı şekilde bağlanabilirler.
Ayrıca, Check-in destekli Dnd Paneliniz varsa 5A kuru kontak ile dış numaratörde renk değişimi sağlaya bilmektedir.
Üzerindeki Baypass swici sayesinde PIR sensör olmasa bile enerji direklene bilir. Veya kablolamada bir sorun varsa göz ardı edilerek odaya direk enerji verdirile bilir.
RT106C Kutusu Ray Panel özelliğinde olup Raylı sigorta panosuna kolayca uygulana bilir
Giriş çıkış bağlantıları 2.5mm kesitli soketli sistemdir.
Genel Çalışma Prensibi
Oda giriş kapısı swici sayesinde oda kapısı açıldığında oda enerjisini açar. Ayrıca opsiyonel olarak seçilmiş ise karşılama spotunu yakar. Klima rölelerini aktif eder ve tarama yapmaya hazırlanır. Tarama yapılmadan önce odanın stabilize olması için standartında 4 saniye sensör ön yüklemesi yapar. Sonrasında Standart olarak 5 dakikalık tarama başlatır. Bu süre zarfında odada hareket algılandığında enerjiyi bir sonraki kapı değişimine kadar sabitler. Yine bu süre zarfı içerisinde bir hareket algılanmazsa tarama işlemi devreye girer. Belirlenen süre sonunda (cihaz standartı 5dk) oda enerjisini ve klima enerjisini kapatır. İlk kapı açılımında algılama olmaz ise bir sonraki kapı açılana kadar tarama yapmayı bırakır. İlk kapı değişiminden sonra hareket algılarsa bir sonraki enerji kesiminde tarama devam eder ve hareket algılandığında enerjiyi kapı değişimine bakmaksızın otomatik olarak açar.
Ayrıca karşılama spotu kapı kapandığında söner.
1*10A Banyo Fan/Spot Kullanımı
Banyo içerisinde sensör kullanımı tercih edilmeyen yerlerde banyo spotu için 1*10a röle çıkışı kullanıla bilir. Odadan çıkış olduğunda tarama yapar ve kimseyi görmediği taktirde oda enerjisini keser. Banyoda sensör olmadığı ve banyoda birinin olduğunu varsayarak banyo spotunu standart olarak 20 dk veya yine kullanıcının imalat aşamasında tercih edeceği 1dk – 60dk süre sonunda spotu kapatma özelliğine sahiptir. Eğer Banyo spot için kullanılmayacaksa yine bu 1*10a röle kullacının beyanı ile banyo fanına uygulana bilir. Odada misafir olsun olmasın Standartında 5 dakika fan devreye girer. 5 dakika sonunda devreden çıkar ve standart olan 15 dakikalık bekleme moduna girer. Her 15 dakikada bir 5 dakika çalışma döngüsüne girer. Ayrıca Bu süreler imalat aşamasında talep edilen 1dk – 60 dk arasında değiştirile bilir.
Ayrıca bu Opsiyonel özellikleri kullanmak için Satım Alım sırasında Opsiyonel Ürünler kategorisinden seçerek almalısınız.
DND Panel Check-In Kullanımı
Opsiyonel olarak oda DND sistemine bağlanarak Numaratörde renk değişimini çalıştırır. Renk değişim rölesinin kontakları kuru kontaklıdır. Yani başka bir besleme kaynağındaki enerji geçirilerek istenen panelin check-in girişine bağlana bilir. Örneğin LED bağlantılı bir paneliniz olduğunda o panele ait trafo enerjisini bu kontaktan geçire bilirsiniz.
Extra özellikler
İçerisindeki yazılım sayesinde elektrik gidip geldiğinde son konumu hatırlar. Ve, elektrik gitmeden önce açıksa açık, kapalıysa kapalı şekilde optimizasyon sağlar.
Balkon Swici Kullanımı
Balkon kapı swici desteklemekte ve balkon kapısı açıldığıda klima durdurma özelliğine sahiptir. Oda enerjisi aktif durumda olsa bile, balkon kapısı açıldığında klima rölesi kapanarak klimayı durduracaktır.
Kapı Spotu Kullanımı
Medium Çift Klimalı VarlıkModülü Üzerindeki 1*10A röle sayesinde oda girişi karşılama spotu bağlana bilir. Oda kapısı açıldığında karşılama spotu yanar. Kapatıldığında ise bu spot söner.
